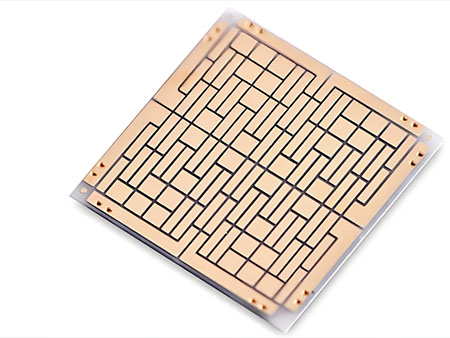

陶瓷基板的制造过程中,银浆是导电材料之一,性能优势更是得到了充分的发挥。
![](/up_pic/image/20240725101877787778.jpg)
1、银浆具有高导电率。银是导电性最好的金属之一,银浆中的银粒子可以在导通孔中形成连续的导电路径,实现电路不同层之间的无缝电气连接。这种高效的电气连接能力,使得银浆在电子封装领域具有广泛的应用前景。
银浆与陶瓷基板的相容性良好。为适应陶瓷基板的使用需求,银浆的配方经过精心调配,使其具有与陶瓷材料相似的热膨胀系数。这一特点使得银浆在陶瓷基板上的附着力更强,减少了在制造过程和热循环中对板的应力或损坏的风险。
2、银浆还具有良好的化学稳定性和可靠性。银在一般环境下不易氧化、腐蚀或与其他材料发生化学反应,这保证了银浆在制作导通孔时能够保持相对稳定的导电性能,不受外界环境的影响。
银浆的烧结性能也是其重要特点之一。由于银浆具有较低的烧结温度,且烧结后能够在陶瓷基板上形成致密的导电层,因此可以提供更低的电阻和更好的导电效果。由于烧结过程可以使银颗粒之间形成更紧密的连接,增强了银浆在陶瓷基板上的附着力和稳定性。
3、在电子封装领域中,陶瓷基板以其独特的性能优势成为高可靠性、高频、高温抗性和气密性产品封装的首选材料。而利用银浆制造陶瓷基板时,其性能优势得以充分发挥。银浆的高导电率使得电路能够实现无缝连接,极大提高了产品的高效性能。与陶瓷基板相容性良好的银浆附着力强,大大减少了制造和热循环过程中的应力和损坏风险。银浆的化学稳定性和可靠性保证了导通孔的稳定导电性能。银浆的烧结性能使得它在陶瓷基板上能够形成致密的导电层,提供更好的导电效果。
陶瓷基板在电子封装领域中利用银浆的性能优势展现出了其独特的优势。银浆的高导电率、与陶瓷基板的相容性良好、良好的化学稳定性和可靠性以及优秀的烧结性能,使陶瓷基板制造过程中不可或缺的重要组成部分。随电子封装技术的不断进步,银浆在陶瓷基板中的应用前景将会更加广阔。
